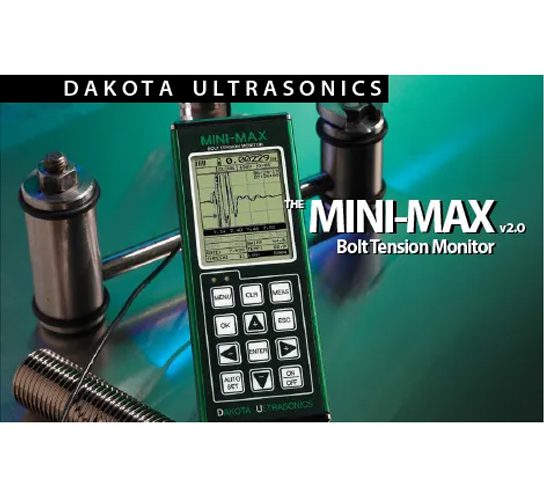

美國達高特DAKOTA MINI-MAX v2.0超聲波螺栓應力監測儀產品簡介：
產品型號：MINI-MAX
產品品牌：美國達高特DAKOTA
產品類別：超聲波測厚儀
產品備注：應力監測儀
美國達高特DAKOTA MINI-MAX v2.0超聲波螺栓應力監測儀 產品特點：
采用超聲波原理，通過測量擰緊螺紋緊固件產生的伸長率，得出應力和應變
高精密TCXO及時
陽光下可讀的LCD顯示（240*160像素）
可調數字化儀-分辨率
脈沖-回波測量模式
溫度補償
測量的項目包括伸長量，負載，應力，應變和時間
自動校準功能
USB Type-C數據接口
內置4GB SD存儲卡
美國達高特DAKOTA MINI-MAX v2.0超聲波螺栓應力監測儀 產品技術參數：
測量
單位：in,mm,μs
聲速范圍：1250~13995m/s
測量模式：脈沖-回波（P-E）模式
測量范圍：25.4mm~15.24m，具體取決于材料類型和均勻性
檢測：過零檢測
分辨率：0.0001mm
校準：自動、固定、單點兩點校準
測量項：時間-納秒
伸長率-長度變化（英寸/毫米）
負載-施加的力負載
應力-單位面積應力施加的力
應變-伸長率與有效長度的比值
螺栓材料:從預設或自定義列表中選擇類型
超聲波參數
脈沖類型：方波脈沖
脈沖電壓：可選100V、150V和200V
脈沖寬度：可選尖波、窄波、寬波，0~400ns
阻抗：50、75、100、300、600和1500Ω
頻率帶寬：1.8~1.9MHz（-3dB）濾波器
水平線性：±0.4%FSW
垂直線性：±1%FSH
放大器線性：±1dB
振幅測量范圍：0~100%FSH，分辨率為1%
延遲：0~2540mm（鋼）
閘門：?jiǎn)伍l門，帶有聲光報警。振幅5~95%，1%步進
存儲
數據結構：網格（字母數字）
容量：內置4GB，或64GB的外置SD卡
截屏功能：TIF圖形捕獲，用于快速記錄
顯示
顯示屏：1/8英寸VGA灰色顯示，240160像素，可視區6245.7，EL背光
屏幕刷新頻率：30Hz
A-掃描模式：整流+/-（半波視場）,RF（全波視場）
大數字模式：標準厚度顯示
報警限制欄：顯示上下限報警值
計時：?jiǎn)未?位100MHz超低功耗數字化儀的精確TCXO計時
探頭
探頭類型：1~10MHz單晶探頭，直徑3.18~25.3mm
可選磁性和非磁性探頭
膠合：可用于最小/短伸長的短螺栓，以消除探頭放置誤差
接口：可選Microdot、Lemo00或BNC
定制探頭：可用于特殊應用
功能
自定義設置：64個用戶定義設置；用戶可以編輯工廠設置
自動設置：自動執行每個螺栓的檢測、范圍和顯示設置過程
報警：可調上下限聲光報警
現場校準：矢量或回歸校正曲線，使用載荷和應力提高精度
其他
鍵盤：12個觸摸鍵
電源：標配為三節5號堿性電池，電量狀態指示。無操作五分鐘后自動關機。USB Type-C供電
外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝，符合IP65
工作溫度：-10~60℃
尺寸：63.516531.5mm
重量：385g
包裝：ABS工程塑料箱
符合標準：NIST和MILSTD-45662A
美國達高特DAKOTA MINI-MAX v2.0超聲波螺栓應力監測儀 產品配件：
可選磁性單晶探頭（可吸在螺栓端面）
