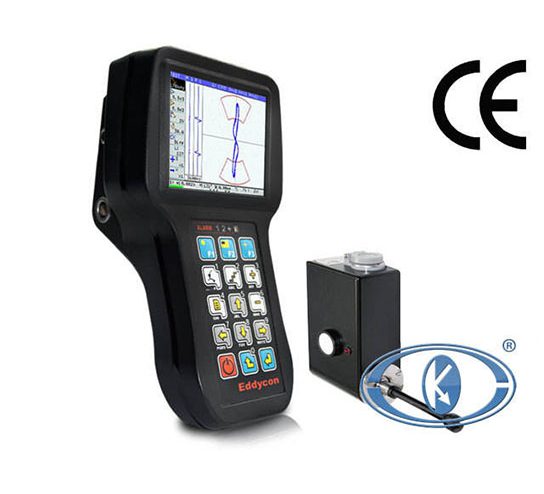

烏克蘭OKOndt Eddycon便攜式渦流探傷儀 產品介紹：
產品品牌：烏克蘭OKOndt
產品型號：Eddycon
產品類別：探傷儀
產品備注：渦流探傷儀
烏克蘭OKOndt Eddycon便攜式渦流探傷儀 產品描述：
渦流探傷儀Eddycon是一種測試和評估工具，旨在通過渦流技術進行手動測試，以檢測是否存在表面和亞表面缺陷，例如材料的不連續性（裂紋，重疊，孔洞，細裂紋等）
它被應用在以下行業中：
?航空工程零件（輪盤，罩，渦輪葉片，多層結構，各種孔等）的飛機測試；
?管道，氣體分配站（GDS）的渦輪葉片，壓力容器等的OIL-AND-GAS測試；
?化學品管道，工業容器等的化學測試；
?用內線管渦流探頭（I / D ECP），集電器等對蒸汽發生器管道進行功率測試；
?工程棒材，線材，金屬制品，成型輥，鈑金，軸承結構的金屬零件等的工程測試。
烏克蘭OKOndt Eddycon便攜式渦流探傷儀 產品特點：
偵察器優勢
?可以從測試對象的電磁性能的不均勻性影響中進行調整；
?在探傷儀的存儲器中存儲了大量的設置和測試結果；
?專用軟件；
?通過USB端口與PC進行雙向連接的模式（用于將來自探傷儀存儲器的信息輸入到PC中以及該數據打印的可能性以及將設置從PC加載到探傷儀存儲器中的設置）；
?有條件的缺陷深度和長度評估的可能性；
?聲音和顏色報警系統。
?直觀的界面使操作簡單；

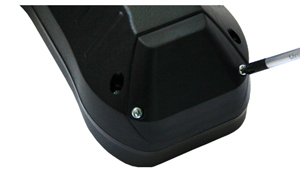

?可插拔電池；
?小質量和尺寸參數。
?設備符合歐洲標準61326：2005（第一版）。
探傷儀的特色：
?彩色高對比度TFT顯示屏；
?報警系統：4個三色LED，聲音報警；各種掃描單元操作；
?在雙頻模式下運行的可能性；
?簡化了在校準塊上進行儀器校準的過程；
?編碼器和渦流旋轉掃描儀連接的可能性；
?快速測量信噪比的可能性；
?USB從站；
?低溫儀表版本的可能性（零下30°C）
儀器的技術規格和服務功能
?缺陷檢測的可能性–從0.1毫米起，開口–從0.002毫米起；
?工作頻率設置范圍–從50 Hz到12МHz；
?發電機輸出電壓（雙振幅）– 0.5 V至16 V；
?調整增益范圍-30 dB；
?調整的前置放大器范圍-40 dB；
?信號相位變化（信號旋轉范圍從0到360，步長為0.1、1、10）；
?采樣頻率–最高8 kHz；
?數字信號濾波（有5種濾波器類型：低通，高通，帶通，差分，平均）；

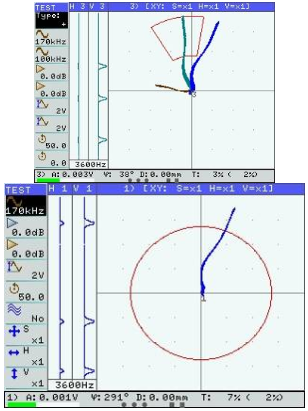

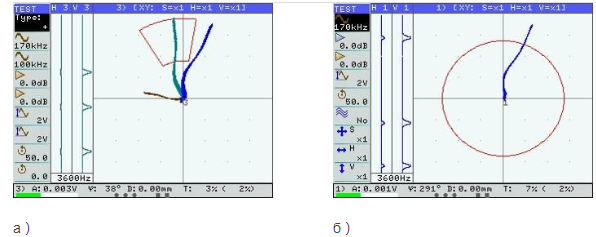

?渦流信號顯示：a）復平面（XY）–允許通過分析信號波形來檢測干擾中的缺陷；b）兩通道成熟度的生成，可用于抑制干擾因素并減少其對測試結果的影響（進行混合時，操作員可以選擇5種算法之一：加法，減法，水平反轉加法，垂直反轉加法和乘法）。
?儀器的兩種操作模式：日間模式-在可見度不足的昏暗地方操作時使用；夜間模式-在光線明亮的地方操作時使用，以增加顯示對比度；
?探傷儀操作模式設置時間–長達1分鐘；
?自動調整功能（可在0.1 s和0.5 s，1 s，2 s，3、4中調整屏幕清除時間）;
?內置時鐘和日歷；
?屏幕背光和屏幕亮度控制；
?輸入通道的擁塞控制；
?蓄電池放電水平指示；
?以下類型的ECP的連接和操作可能性：
?差分ECP；
?根據橋接方案連接的差分ECP；
?中心接地的差動變壓器ECP;
??變壓器類型的差分ECP；
?*對（參數）ECP;
?變壓器類型的*對ECP；
?渦流旋轉掃描儀連接的可能性，以測試開口和專用掃描儀；
?用戶友好的多語言界面；
?用充滿電的蓄電池連續運行探傷儀的時間–至少5.5小時；
?平均總壽命至少10年；
?探傷儀由內置蓄電池供電，額定電壓為12 V，額定容量為2700 mA * h；
?帶蓄電池的探傷儀的重量-不超過0.8千克；
?探傷儀的整體尺寸-不超過188毫米x107毫米x 78毫米。
烏克蘭OKOndt Eddycon便攜式渦流探傷儀 產品應用：
偵查器應用示例

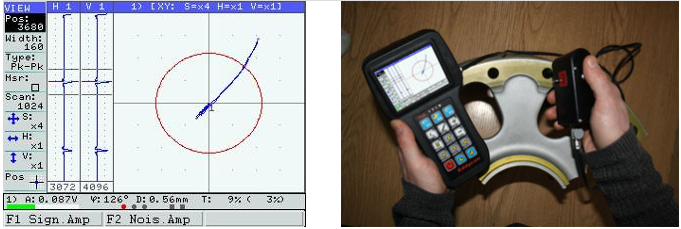

借助渦流旋轉掃描儀測試螺栓孔。

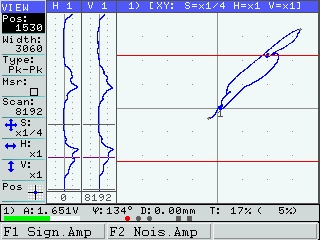

來自自然缺陷的信號投影（視圖），例如飛機機輪螺栓孔中深度為0.56 mm的裂縫。
測試各種用途的管道

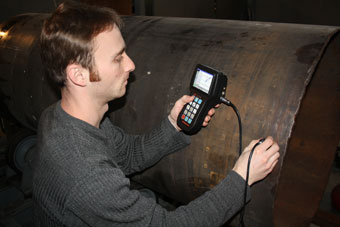

探傷儀Eddycon從主燃?xì)夤艿蓝瓮ㄟ^(guò)厚度為6 mm的絕緣層獲得應力腐蝕缺陷信號。
將探傷儀Eddycon用于進行主體或驗證性主體測試的應用將能夠評估管道損壞程度及其進一步的可操作性。
軟件
將探傷儀Eddycon用于進行主體或驗證性主體測試的應用將能夠評估管道損壞程度及其進一步的可操作性。
程序應用程序的主要優點是：
?直觀的界面；
?方便查看每個頻道的測試結果（頻率№1，頻率№2混合）；
?創建和存儲電子記錄的可能性。
?檢測到的缺陷的數據輸出，即：
? 缺陷在缺陷圖中的坐標位置；
?信號的幅度和相位；
?缺陷深度。
形成的電子報告包含進行測試的所有基本數據，即：
?有關組織，無損檢測部門和進行測試的操作員的信息。
?測試對象的名稱；
?檢查時所有探傷儀的設置；
?來自缺陷的信號參數（幅度，相位，缺陷深度）；
?復平面和弦圖中的缺陷信號；
?測試日期
通過與客戶達成協議，可以創建其他形式的報告。
烏克蘭OKOndt Eddycon便攜式渦流探傷儀 相關參數：
| 主要技術規格 | ||
| 頻率范圍 | 千赫 | 從0.5到6000 |
| 獲得 | D b | 70 |
| 探頭電源電壓 | В | 0,5，1，2，4，8 |
| 采樣頻率 | 赫茲 | 8000 |
| 過濾 | 赫茲 | 低通從1t?5000; |
| 高通從1t?5000; | ||
| 帶通濾波器 | ||
| 微分; | ||
| 平均 | ||
| 連接的ECP | 差分和*對ECP； | |
| 數碼變焦 | 從1/16到16，步長為6 | |
| 相旋轉 | °，降級 | 從0到360 |
| ECP連接器 | 2針LEMO，4針LEMO | |
| 信號追蹤時間 | 秒 | 0,1;?0,5;?1;?2;?3;?4 |
| 顯示 | 彩色液晶 | |
| 屏幕分辨率 | 像素點 | 320′240 |
| 屏幕尺寸 | 英寸 | 2756’1969 |
| mm | 70’50 | |
| 信號顯示模式 | 復平面– X（y）; | |
| 時間掃描– X（t），Y（t）； | ||
| 向量– A（t）； | ||
| 循環掃描– X（y）+ A； | ||
| 缺陷警報（警報） | 框架： | |
| 圓： | ||
| 部門： | ||
| 截止： | ||
| 內存用于設置和測試結果存儲 | 1 Gb內存。 | |
| 1個缺陷圖占用– 6Мb； | ||
| 1個設置占用– 0,00355Мb | ||
| 多頻運行 | 2 –頻率復用； | |
| 兩個頻率的獨立控制； | ||
| 信號混合消除不良影響 | ||
| 電池 | 蓄電池Hi-MH12В/ 2700mА×h | |
| 電池供電時間 | 小時。 | 至少8 |
| 工作溫度 | °С | 從-30到+40 |
| 保護免受環境影響 | 符合GOST 14254的IP 65 | |
| 外形尺寸 | 毫米 | 188 ′107′78 |
| 帶蓄電池重量 | 公斤 | 不超過0.8 |
生產問題的范圍
| № | 指定面 | 工作尺寸mm | 工作頻率，尺寸kHz | 外形尺寸mm | 缺陷 |
| 1 | PN – 05-MDF01 | ?4 | 500-2000 | ?13×35 | 不同導電材料（例如鋁合金，鐵磁和奧氏體鋼）的表面缺陷。 |
| 2 | PN – 06-MDF01 | ?5 | 500-1500 | ?13×35 | |
| 3 | PN – 07-MDF01 | ?6 | 300-600 | ?13×35 | |
| 4 | PN –08-MDF01 | ?7 | 200-400 | ?13×35 | 鋁合金，鐵磁和奧氏體等材料的表面和亞表面裂紋，空隙，腐蝕損壞。 |
| 5 | PN – 09- MDF01 ** | ?8 | 250-400 | ?13×35 | |
| 6 | PN – 12 -MDF01 ** | ?12 | 100-250 | ?13×35 | |
| 7 | PN – 15-MDF01 | ?13 | ?13×38 | ||
| 8 | PN – 15-MDF02 | ?13 | 10-100 | ?15×50 | |
| 9 | PN – 17 -MDF01 | ?15 | ?15×50 | ||
| 10 | PN – 05- MDF01 | ?31 | 1-50 | ?17×50 | 鋁合金和奧氏體鋼中的表面和亞表面裂紋，空隙等 |
| 11 | PN-6×8 – TD01 | 6×8 | 900-1700 | ?31×50 | 鐵磁鋼中的表面裂紋和空隙。用于溝槽測試。 |
| 12 | PN-05- TD 01 | ?3 | 400-600 | ?12.5×130 | 鋁合金，鐵磁和奧氏體鋼等的表面裂紋，空隙，腐蝕損壞。 |
| 13 | PN-05-TD 02 | ?3 | 750-1100 | ?12.5×70 | |
| 14 | PN-05-TD 04 | ?4 | 100-450 | ?15×170 | |
| 15 | PN-08-TD 01 C | ?7 | ?35×150 | 用于測試NI-26直升機VR2-26齒輪的特殊ECP。 | |
| 18 | PNR-03×（5-6）*-TD01 | ? | 檢測鋁合金，鐵磁和奧氏體鋼等中的表面缺陷。它們旨在測試不同直徑的孔。它們是渦流旋轉掃描儀的一部分。 | ||
| PNR-03×（8.5-9.5）*-TDO1 | ?3 | 2000-3000 | ? | ||
| PNR-03×（17-18）*-TD01 | ? |
